КПИ2Н-50-25

21.11.2017

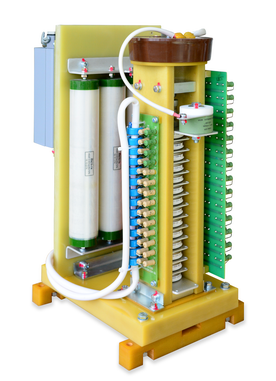

В октябре 2017 г. АО «Элпресс» и ПАО «Электровыпрямитель» завершили разработку высоковольтного коммутатора мощных двуполярных импульсов тока. На фото представлен опытный образец коммутатора КПИ2Н-50-25 на импульсный ток 50000 А и напряжение 25000 В, предназначенный для предионизации ламп накачки мощного лазера.

Особенностью коммутатора является коммутирующий блок, выполненный в виде последовательно соединенных реверсивно-включаемых динисторов с обратной проводимостью, к каждому из которых параллельно подключен резистор.

Реверсивно-включаемый динистор с обратной проводимостью (РВДД) – это новая силовая интегральная схема, объединяющая в одном полупроводниковом кристалле силовой РВД-переключатель и мощный диод обратного тока, которые размещены в одном низкоиндуктивном металлокерамическом корпусе. Применение в качестве коммутирующего устройства блока РВДД позволяет переключать мощные двуполярные импульсы тока не двумя высоковольтными блоками - РВД и диодным, а всего лишь одним высоковольтным блоком РВДД, обладающим низкой внутренней индуктивностью и низкими потерями энергии при коммутации импульсов тока в прямом и обратном направлениях.

Данные изделия предназначены для коммутации мощных импульсов тока в субмили- и микросекундном диапазонах в системах питания лазеров, ускорителей, токомаков.

КПИ2Н-25-50

последние новости

25.12.2020

Патент № 2733920

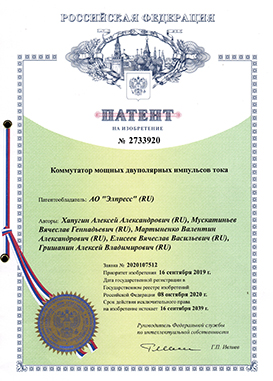

Патент на изобретение № 2733920
